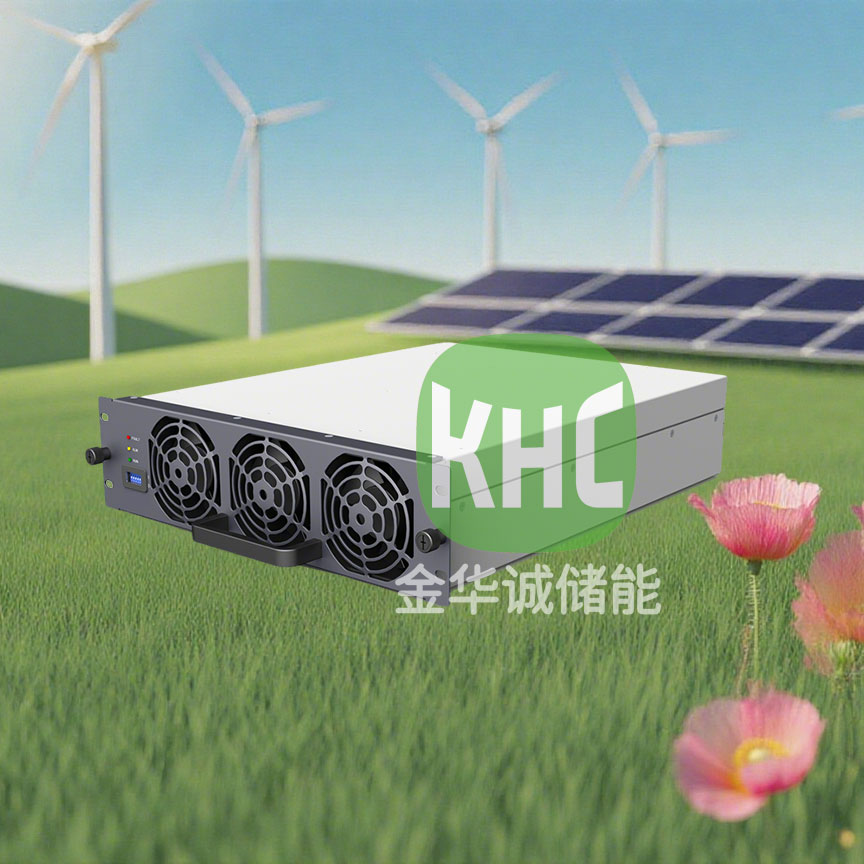

KHC1K0100A2是采用專利電路設計和創新工藝的直流充電模塊，具有恒功率電壓范圍寬、高效率、高功率因數、高功率密度、高防護性能、高可靠性、低噪聲、低諧波等優點，滿足各種電動車的快速充電需求。產品采用三相無中線交流輸入，直流輸出電壓范圍50V 到1000V，輸出功率30kW，是具有國際領先水平的充電模塊。

產品特點

高效節能

• 恒功率電壓范圍寬：300Vdc~1000Vdc恒功率輸出。
• 超高效率：采用專利拓?fù)浼夹g(shù)，在全負載范圍內實現高效運行。
• 高功率密度：達到49.4W/in3，有效節省空間。
• 超低待機功耗：小于9W。

安全可靠

• 內置智能放電電路：能夠自動泄放殘留電荷，大幅提升系統可靠性。
• 三相無中線交流輸入：消除中線電流過大的風險，同時降低系統成本。
• 電池防反灌：有效保護電池，確保系統可靠安全運行。
• 可靠認證：已通過開普、國網電科院的認證。

智能便捷

• 全數字化控制：運用雙DSP設計，實現高可靠性控制。
• 無損傷熱插拔：支持即插即用，維護更加便捷。
• 通用結構外形：同尺寸產品兼容DCDC模塊及V2G模塊，便于功能拓展。

廣泛適配

• 寬輸入電壓范圍：260Vac~530Vac，可適應各種電網環境。
• 寬輸出電壓范圍：50Vdc~1000Vdc，適配各類動力電池及儲能電池。
• 寬溫度范圍：-40℃~+75℃，能夠適應各種場景應用。
• 風道優化與灌膠：具備高散熱效率，且擁有三防設計，適應各種應用場景。

應用場景

公共場站充電樁

常用在現代化的公共充電場站，多臺白色的電動汽車整齊地停靠在充電樁旁進行充電。充電樁排列有序，場站背景是現代化的建筑，整體環境寬敞、整潔。這種場景常見于城市中的公共充電站，為廣大的電動汽車用戶提供便捷的充電服務，滿足日常出行中的充電需求，促進電動汽車的普及和使用。

重卡充換電設備

常用在大型的重卡充換電設備，多輛重型卡車停靠在設備旁，似乎正在進行充電或換電操作。地面有水漬，可能是清洗車輛或設備所留。該場景適用于物流園區、礦山、建筑工地等重型卡車集中作業的場所，為重卡提供快速、高效的能源補給，保障重卡在長時間、高強度作業中的持續運行，提高物流運輸和工程作業的效率。

液冷超充系統

常用在液冷超充系統的設備，包括充電樁和配套的白色控制柜。液冷超充系統采用液冷技術，能夠有效解決大功率充電過程中的散熱問題，實現更快的充電速度。這種系統適用于對充電速度有較高要求的場景，如高速公路服務區、高端商業中心等，為電動汽車用戶提供“加油式”的快速充電體驗，大大縮短充電等待時間。

參數規格

基本參數

• 型號:KHC1K0100A2
• 輸入電壓范圍: 260Vac~530Vac，3L+PE
• 輸出電壓范圍: 50Vdc~1000Vdc，調壓步進為0.1Vdc
• 恒功率輸出電壓范圍: 300Vdc~1000Vdc
• 輸出功率: 30kW
• 最大輸出電流: 100A
• 尺寸: 84mm（高）×300mm（寬）×395mm（深）（不含把手和端子凸出部分）

交流輸入

• 輸入電壓范圍: 260Vac~530Vac，3L+PE
• 最大輸入電流: 58A
• 頻率范圍: 45Hz~65Hz
• 功率因數: ≥0.99
• 效率(滿載): ≥95.5%
• THD: <5%

直流輸出

• 穩壓精度: <±0.5%
• 穩流精度: ≤±1%（輸出負載20%~100%額定范圍）
• 輸出限流: 0.3~100A連續可調
• 均流: 不平衡度<±5%
• 輸出電流: 0~100A
• 恒功率輸出電壓范圍: 300Vdc~1000Vdc
• 電壓范圍: 50Vdc~1000Vdc，調壓步進為0.1Vdc
• 輸出功率: 30kW

工作環境

• 相對濕度: ≤95%RH，無冷凝
• 海拔高度: ≤2000m，2000m以上需要考慮降額使用
• 冷卻方式: 強迫風冷
• 工作溫度: -40℃~+75℃，+55℃以上降額使用

其他參數

• 尺寸: 84mm（高）×300mm（寬）×395mm（深）（不含把手和端子凸出部分）
• 重量: ≤15kg
• 通信方式: CAN總線
• 平均無故障時間(MTBF): >500,000小時
• 滿足規范: GB/T18487、NB/T33001、NB/T33008
