模塊介紹
BIM系列3000-3600-4200W為多功能雙向PCS模塊，采用高效軟開關專利拓撲和數字控制技術，集成純正弦波逆變器、大功率充電器、UPS旁路、RS485和CAN通訊端口、并機等功能，可實現整流（充電）90-264Vac寬范圍輸入、逆變（放電）100-240Vac寬范圍輸出，雙向交流負載和直流負載功率相同，離網逆變模式下，瞬間峰值功率帶載可達額定的1.5倍。具有高效率、高功率密度、高可靠性、超低噪音等優點。

功能說明
l?待機模式
模塊處于待機狀態，等候上位機的指令。
l?自動工作模式
該模式支持自動充放電，充電旁路優先，離網逆變市電優先。
充電狀態：
1.?旁路不開啟時，電池充電功率取上位機指令功率；
2.?如果旁路帶載，需要上位機根據交流輸入線纜能夠承受的電流值，計算確定剩余的功率給電池充電；
3.?如果旁路沒有負載，根據指令功率給電池充電；
離網逆變狀態:
1.?如果沒有交流市電，通過旁路給負載供電，并與市電側斷開；
2.?如果在放電過程中接通市電或者市電恢復，且電壓相等或者相近，旁路可自動切換到市電，由市電給負載供電，同時需要監控版根據輸入電流，計算剩余功率給電池充電；若電壓不相等，則優先逆變輸出。
l?DC限流點調節
僅在PCS充電模式下可使用，通過上位機發送指令調節，可連續調整，最小調節步距為0.1A，DC限流點在0~Max間可調。
l?DC電壓調節
可在PCS充電和逆變模式下使用，通過上位機發送指令調節，可連續調整，最小調節步距為0.1Vdc，DC電壓在40V-59.5V間可調。
l?電池過放電激活
在匹配的電池過放電保護無輸出的情況下，PCS可實現電池激活功能。具體措施為：當PCS檢測到有交流電接入，且電壓在正常范圍內，5S內無通信，PCS會自動開機，并自行設定充電最高電壓40V，充電電流限流3A，為電池充電，等待上位機喚醒并發送新的充電指令。
l?風扇控制
模塊風冷散熱，根據環境溫度和功率智能調節風扇轉速，實現節能和超低靜音，并可實時讀取當前轉速百分比。
l?輸出限功率控制
雙向模塊有整流（充電）和逆變兩種工作模式，兩種模式下輸出功率相同。

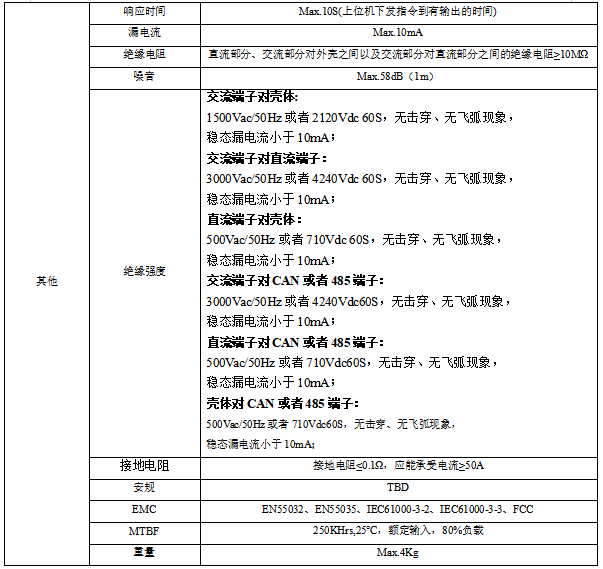

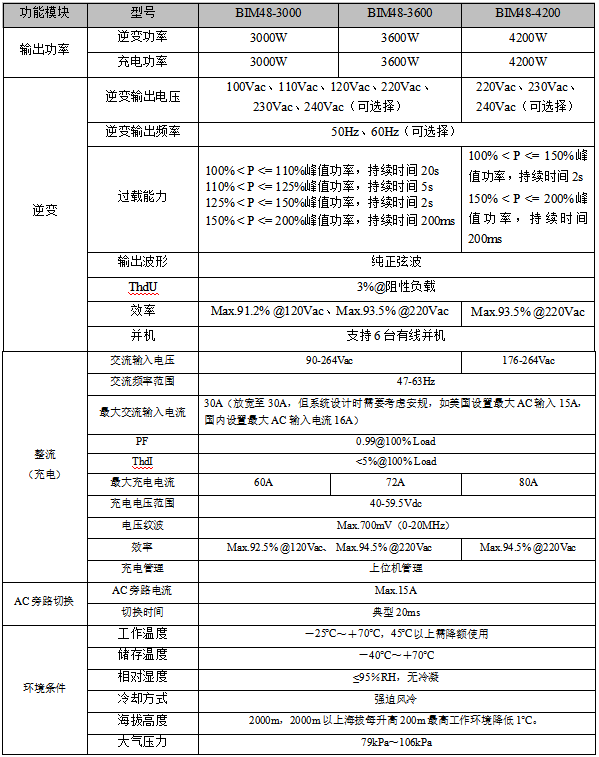

技術參數：

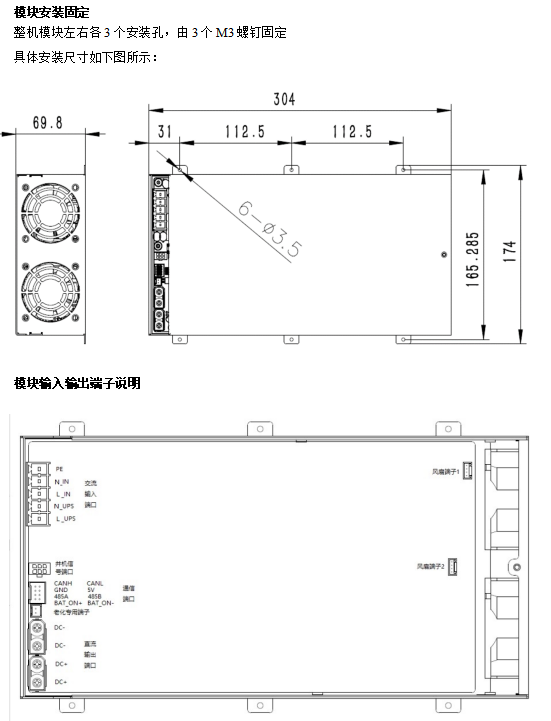

安裝方式：
