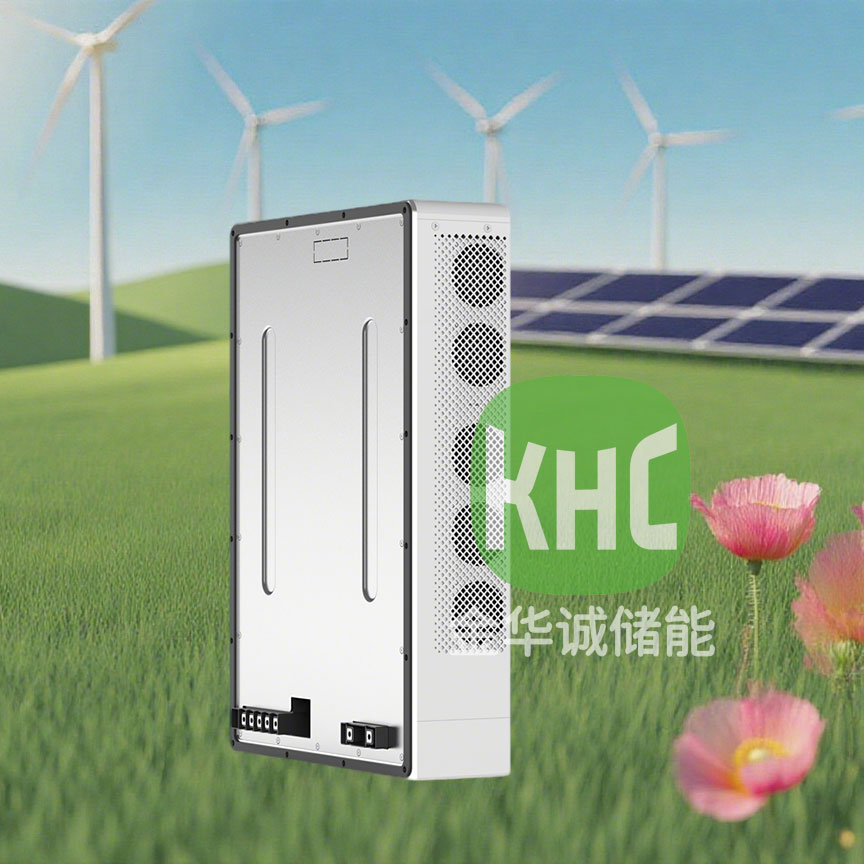

KHC1K037G光儲V2G一體化模塊采用獨立風道設計，功率部分與外界環境隔離，可靠性高。模塊采用SiC功率器件，能量轉換效率高，功率密度高；模塊直流電壓范圍極寬，滿足儲能電流及動力電池充放電需求。可廣泛應用于目的地V2G充電、戶用光儲充等場景。

產品特點

高效節能

• 超高效率：全SiC設計，轉換效率97.2%
• 噪聲極低：低噪模式噪聲<45dB

安全可靠

• 獨立風道設計：模塊功率部分封閉式設計，不受外界環境影響，可靠性高。
• 高頻變壓器隔離：保障雙向變換模塊的高可靠性

智能便捷

• 一體集成：3端口設計，預留光伏及電池接口，可便捷集成為戶用光儲充V2G一體機
• 維護簡單：側面便捷維護風扇

廣泛適配

• 寬交流側電壓范圍：260Vac～530Vac，適應各種電網
• 寬直流側電壓范圍：150Vdc~1000Vdc，適配各種動力電池及儲能電池

應用場景

• 目的地V2G充電樁：目的地V2G充電樁在電動汽車停放期間（如商場、辦公區等目的地）實現車輛與電網的雙向互動。它不僅為車輛充電，還能在電網需求高峰時，利用車輛電池儲能回饋電網，平衡電力負荷，提升能源利用效率，促進可再生能源消納，為智能電網和綠色交通提供創新解決方案。
• 家用V2G儲充一體機：家用V2G儲充一體機將家庭光伏發電、儲能電池與電動汽車充電結合，實現自產自用、余電上網。它優化家庭能源管理，降低用電成本，同時在電網緊張時提供電力支持，增強家庭能源自給自足能力，推動家庭能源消費向綠色、智能方向轉型。
• 基站儲能：基站儲能系統在通信基站中儲存電能，確保電力供應穩定可靠。它利用儲能技術平衡基站負荷，減少對傳統能源的依賴，提高通信網絡的抗災能力和運行效率。同時，基站儲能可參與電網調峰，優化資源配置，為通信行業和能源領域的協同發展提供有力支撐。

參數規格

基本參數

• 型號：KHC1K037G
• 交流輸入（整流）：260Vac~530Vac，3L+N+PE
• 直流輸出（整流）：150Vdc～1000Vdc
• 直流輸入（逆變）：150Vdc～1000Vdc，300Vdc～1000Vdc滿功率運行
• 交流輸出（逆變）：180Vac~530Vac，3L+N+PE
• 轉換效率：峰值效率97.2%
• 模塊尺寸：530mm（高）×369mm（寬）×105mm（深）
• 是否隔離：是

整流模式

• 輸入電壓范圍：260Vac~530Vac，3L+N+PE
• 額定電壓：380Vac/400Vac/480Vac
• 頻率范圍：50Hz/60Hz
• 功率因數：≥0.99（滿載輸出）
• 電流失真度THD：≤3%（50%～100%輸出功率）
• 輸出電壓范圍：150Vdc～1000Vdc
• 額定功率：11KW
• 電流范圍：0~36.6A
• 恒功率輸出電壓范圍：300Vdc～1000Vdc

逆變模式

• 輸入電壓范圍：150Vdc~1000Vdc，300Vdc～1000Vdc滿功率運行
• THD：≤3%
• 額定功率：11kVA
• 頻率范圍：50Hz/60Hz
• 輸出電壓范圍：180Vac~530Vac，3L+N+PE

工作環境

• 工作溫度：-40℃～+55℃，+55℃以上降額使用
• 相對濕度：5%～95%RH，無冷凝
• 海拔高度：≤2000m；2000m以上需要考慮降額使用
• 冷卻方式：風冷，獨立風道散熱

其他參數

• 整流和逆變模式切換時間（電池測試）：10mS
• 滿足規范：CE、TUV、cULus/TUVus
• 噪音：<50dB（常溫），<45dB（靜音模式）
• 峰值效率：97.2%
• 防護等級：IP65（電端子除外）
• 通信方式：CAN總線
• 尺寸：530mm（高）×369mm（寬）×105mm（深）
• 重量：<20kg
